特大型、大型、中型和小型消防应急标志灯具-分类及应用！

为了有效保证人员对标志灯指示信息的清晰识别，技术标准将消防应急标志灯具的规格分为I（小型）、Ⅱ（中型）、Ⅲ（大型）和Ⅳ（特大型）4种规格，实际应用中，应根据不同的设置高度选择合适规格的标志灯具。

第一章 规格分类

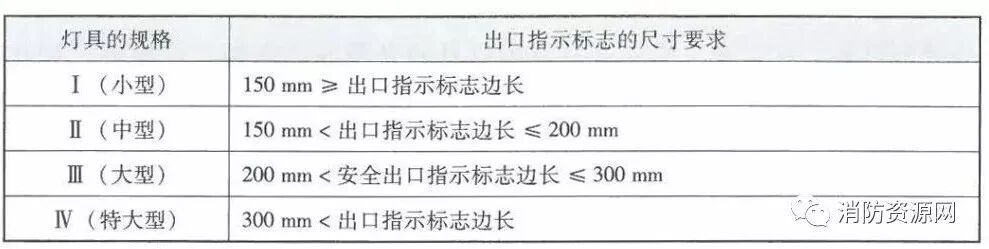

一、出口指示标志灯具：

为了保证人员对设置在不同高度的出口指示标志均能清晰识别，将出口指示标志灯具分为I（小型）、Ⅱ（中型）、Ⅲ（大型）和Ⅳ（特大型）4种规格：

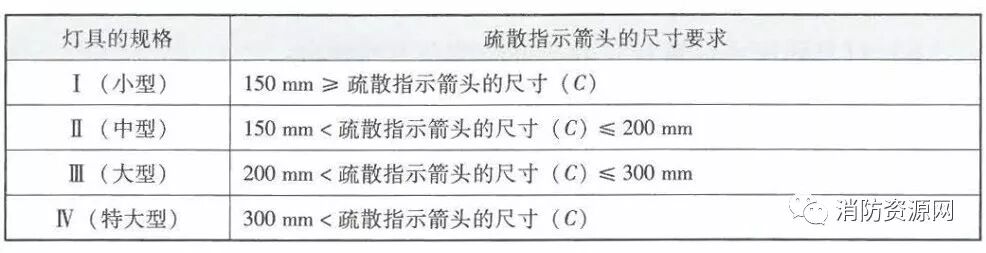

二、方向标志灯具：

为了保证人员对设置在不同高度的方向指示标志均能清晰识别，将方向标志灯具分为I（小型）、Ⅱ（中型）、Ⅲ（大型）和Ⅳ（特大型）4种规格：

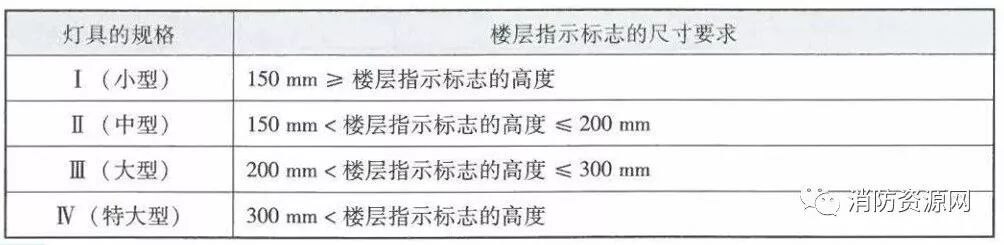

三、楼层标志灯具：

为了保证人员对设置在不同高度的楼层指示标志均能清晰识别，将楼层指示标志灯具分为Ⅰ（小型）、Ⅱ（中型）、Ⅲ（大型）和Ⅳ（特大型）4种规格：

第二章 应用规则

一、选择灯具时，标志灯的规格应符合下列规定：（3.2.1）

1）室内高度大于4.5m的场所，应选择特大型或大型标志灯；

2）室内高度为3.5m～4.5m的场所，应选择大型或中型标志灯；

3）室内高度小于3.5m的场所，应选择中型或小型标志灯。

二、方向标志灯的设置应符合下列规定：（3.2.9）

展览厅、商店、候车（船）室、民航候机厅、营业厅等开敞空间场所的疏散通道应符合下列规定：

1）当疏散通道两侧设置了墙、柱等结构时，方向标志灯应设置在距地面高度1m以下的墙面、柱面上；当疏散通道两侧无墙、柱等结构时，方向标志灯应设置在疏散通道的上方。

2）方向标志灯的标志面与疏散方向垂直时，特大型或大型方向标志灯的设置间距不应大于30m，中型或小型方向标志灯的设置间距不应大于20m；方向标志灯的标志面与疏散方向平行时，特大型或大型方向标志灯的设置间距不应大于15m，中型或小型方向标志灯的设置间距不应大于10m。

三、灯具在顶棚、疏散走道或通道的上方安装时，应符合下列规定：（4.5.3）

标志灯可采用吸顶和吊装式安装；室内高度大于3.5m的场所，特大型、大型、中型标志灯宜采用吊装式安装。

四、出口标志灯的安装应符合下列规定：（4.5.10）

室内高度不大于3.5m的场所，标志灯底边离门框距离不应大于200mm；室内高度大于3.5m的场所，特大型、大型、中型标志灯底边距地面高度不宜小于3m，且不宜大于6m。

五、方向标志灯的安装应符合下列规定：（4.5.11）

方向标志灯安装在疏散走道、通道上方时：

1）室内高度不大于3.5m的场所，标志灯底边距地面的高度宜为2.2m～2.5m；

2）室内高度大于3.5m的场所，特大型、大型、中型标志灯底边距地面高度不宜小于3m，且不宜大于6m。

第三章 争议探讨

灯具规格的选择依据，是指室内高度还是指灯具的安装高度？

答：灯具规格的选择，宜按灯具的安装高度确定，但是，除安装在疏散门上的出口指示标志灯以及安装在1m以下墙面、柱上的方向指示灯外，安装在疏散走道、通道上方等部位的标志灯具，灯具的安装高度应和室内高度相匹配，以确保在疏散路径上发挥最有利的视觉效果。

注1：本文所述的技术标准，是指《消防应急照明和疏散指示系统技术标准 》GB51309-2018。

注2：本文仅引用了《技术标准》的局部条文，具体应《技术标准》的相关要求确定。

注3：第一章的产品规格分类，引自《消防应急照明和疏散指示系统技术标准》应用指南。
